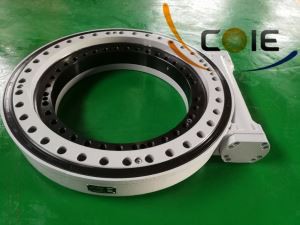

Οι μονάδες περιστροφής είναι συμπαγείς μονάδες περιστροφής ενσωματωμένες σε ένα σιδερένιο χυτό περίβλημα που περιέχει ένα δακτύλιο με γρανάζι. Ένα εργαλείο σκουληκιών περιστρέφεται ένα δαχτυλίδι slewing με την υψηλή ακρίβεια επιτρέπει τη μέγιστη ροπή ταχυτήτων και την ομαλή περιστροφή. Οι μονάδες slewing μπορούν να χειριστούν τα αξονικά, ακτινικά και γέρνοντας φορτία και είναι πλήρως σφραγισμένα.
Η κίνηση slewing τύπων σκουληκιών-εργαλείων αναπτύσσεται από το ρουλεμάν slewing. Αποτελείται από τη στέγαση, ένα ferrule στροβίλων, έναν εξοπλισμό σκουληκιών, έναν κινητήρα και τις εξαρτήσεις. Σε σύγκριση με το συμβατικό ρουλεμάν, η δομή συμπιέζεται, ασφαλής και modularity.
μηχανική κίνηση
γερανός slewing
περιστρεφόμενος γερανός
περιστροφή μονάδων δίσκου
slew συσκευή μονάδας δίσκου
Περιγραφή Παραγωγής
Μοντέλο | WH14 | Ip | IP65 |
Μάρκα | Μονάδα δίσκου Coresun | Πληκτρολογήστε | Κλειστό |
Υλικό | 42CrMo,50Mn | Ροπή εξόδου | 17KN.m |
Ροπή ροπής κλίσης | 67.8KN.m | Ροπή συγκράτησης | 48Κ Ν.m |
Στατικός αξονικός χαρακτηρισμός | 555KN | Στατική ακτινική αξιολόγηση | 222KN |
Δυναμική αξονική αξιολόγηση | 133KN | Δυναμική ακτινική αξιολόγηση | 117KN |
Σχέση μετάδοσης | 84:1 | Αποδοτικότητα | 40% |
Κιβώτιο ταχυτήτων κίνησης. Coresun Drive έχει σχεδιάσει σειρά κίνησης slew για να ενισχύσει την περιστροφική κίνηση των διαφόρων εξοπλισμού. Η σειρά κίνησης Slew αποτελείται από το ευρύ φάσμα των κινήσεων κατάλληλων για τον υδραυλικό και ηλεκτρικό κύριο μετακινούμενο με τα ενσωματωμένα φρένα χώρων στάθμευσης μαζί με ένα pinion κίνησης.
Manlift πλατφόρμες για slewing βραχίονες και καλάθια Ελαφρύ γερανοίMachine συνημμένα, όπως σκυρόδεμα pincers κατεδάφισης, picker όπλα, και περιστροφικά περονοφόραΧενα (τεχνολογία αυτοματισμού) Φόρτωση και εκφόρτωση συσκευέςΤοποθέτηση συσκευές / πικάπ συμπεριλαμβανομένων των ηλιακών trackers συμπεριλαμβανομένων των ηλιακών trackers

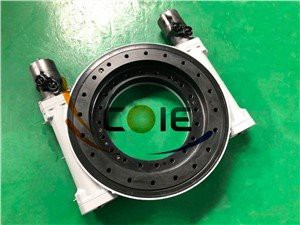

Wh είναι μια βαρέων καθηκόντων σειρά slew κίνηση που περιλαμβάνει για την υψηλότερη ικανότητα και ένα ή δύο σκουλήκια που ενεργούν επάνω σε έναν τροχό που αποδίδει τη μέγιστη ροπή στο μικρότερο μέγεθος και το βάρος. Οι τυπικές εφαρμογές είναι τα εργαλεία διεύθυνσης για τη βαριά μεταφορά, τις εξέδρες τρυπανιών βράχου, τους rotators κλίσης που συνδέονται με τους εκσκαφείς, και τις κινήσεις κεραιών. Εάν ο χώρος δεν είναι περιορισμός, μπορεί να χρησιμοποιηθεί μια μονάδα wh slew η οποία θα είναι μεγαλύτερη σε πλάτος (διάμετρος) και θα έχει αυξημένο βάρος σε σύγκριση με μια μονάδα τύπου worm WH συγκρίσιμης ροπής εξόδου και χωρητικότητας φορτίου ροπής. Ωστόσο, το συνολικό ύψος της μονάδας ΔΊΣΚΟΥ WH θα είναι μικρότερο από μια μονάδα WH.
