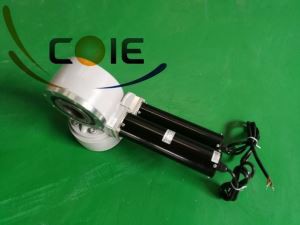

Κιβώτιο ταχυτήτων διπλού άξονα Coresun@ δύο αξόνων περιστροφής με κινητήρα 12VDC, 24VDC, 230VAC ή προσαρμοσμένη απαίτηση. Προσφέρουμε υψηλής ποιότητας, προσαρμοσμένους δακτυλίους περιστροφής, μηχανισμούς κίνησης και γρανάζια για το κατασκευαστικό σας έργο.
Περιγραφή παραγωγής SVH3:
Μοντέλο | SVH3 | Μάρκα | Coresun Drive |
Τύπος | Διπλός Άξονας | Κλάση IP | IP65 |
Υλικό | 42CrMo,50Mn | Ροπή εξόδου | 716N.m |
Ροπή κλίσης | 1ΚΝ.μ | Ροπή συγκράτησης | 2ΚΝ.μ |
Στατική αξονική βαθμολογία | 30 KN | Στατική ακτινική βαθμολογία | 15 KN |
Δυναμική αξονική βαθμολογία | 9,6KN | Δυναμική ακτινική βαθμολογία | 8,4KN |
Σχέση μετάδοσης | 62:1 | Αποδοτικότητα | 40% |
Χαρακτηρίζονται οι συμπαγείς στροφείς ατέρμονες κινήσεις. Η υψηλή πυκνότητα ισχύος τους. Τα δόντια του σκουληκιού διασφαλίζουν ότι η ροπή μεταδίδεται στον δακτύλιο περιστροφής. Ως αποτέλεσμα, αυτός ο σχεδιασμός είναι ιδιαίτερα κατάλληλος όταν υπάρχουν υψηλές δυνάμεις και περιορισμένος χώρος εγκατάστασης. Για παράδειγμα σε μηχανισμό διεύθυνσης για το πλαίσιο γερανών και άλλων γερανών βαρέων οχημάτων ή γεωργικών μηχανών
Το slew drive είναι μια έτοιμη προς εγκατάσταση μονάδα που αποτελείται από έναν σφαιρικό ή κυλινδρικό δακτύλιο περιστροφής για την ταυτόχρονη μεταφορά αξονικών και ακτινικών δυνάμεων καθώς και ροπών κλίσης με υδραυλικούς ή ηλεκτρικούς κινητήρες σε ένα εντελώς κλειστό περίβλημα.
Κινητήρας μετάδοσης ή κίνηση ατέρμονα
Μέγιστη. ροπές έως και 450 kNm
Μέγιστη. φορτίο ροπής κλίσης έως 1.200 kNm
Διάμετρος αυτοκινητοδρόμων έως περίπου. 1.000 χλστ
Απεριόριστο εύρος περιστροφής
Γρήγορη εγκατάσταση
Ομαλή κίνηση χωρίς κραδασμούς - χωρίς εφέ κολλήματος/ολίσθησης
Μέγιστη ασφάλεια μέσω της πλήρους ενθυλάκωσης
Οικονομική, αποδεδειγμένη τεχνολογία
Συμπαγές, εξοικονόμηση χώρου, βαρέως τύπου
Ο περιστρεφόμενος κινητήρας Coresun@ θα υποβληθεί σε επεξεργασία με τη δοκιμή Spar Salt Spray Test για τη διασφάλιση της ποιότητας των προδιαγραφών βαφής και του βαθμού προστασίας.
